Descrizione

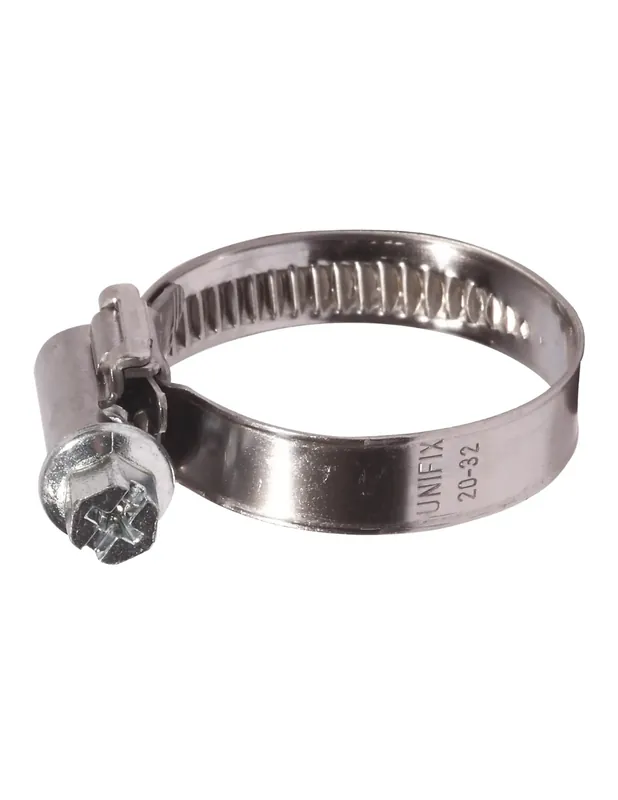

Fascette stringitubo a vite senza fine per elevate sollecitazioni
- FORZA chiusura asimmetrica per un serraggio potente e uniforme
- MATERIALE costruzione in acciaio W2 e W4 per resistenza e durata
- FACILITÀ vite con collare guida integrato per un montaggio semplice
- PROTEZIONE bordi rialzati per prevenire danni al tubo durante il serraggio
- VERSATILITÀ ideale per impianti idraulici e applicazioni industriali
Fascette stringitubo a vite senza fine panoramica tecnica vantaggi applicazioni e dettagli tecnici
Panoramica tecnica
Le fascette stringitubo a vite senza fine sono progettate per garantire un fissaggio sicuro di tubazioni sottoposte a stress meccanico in contesti elettrici e termoidraulici. Realizzate secondo le normative DIN 3017, queste fascette si distinguono per la loro innovativa struttura, con una cassa asimmetrica migliorata che consente una distribuzione ottimale delle forze di serraggio. La vite a testa esagonale con intaglio combinato e collare guida integrato semplifica notevolmente l'installazione anche in situazioni difficili. I materiali impiegati, acciaio W2 e W4, assicurano resistenza e longevità, mentre i bordi rialzati offrono protezione al tubo da possibili danni. L'indicazione di materiale e gamma di serraggio sul nastro aiuta a ridurre errori durante l'installazione.
Benefici utente
- Affidabilità strutturale: la chiusura asimmetrica ottimizza la forza di serraggio evitando inclinazioni della cassa, garantendo stabilità anche in presenza di vibrazioni o pressioni elevate.
- Sicurezza operativa: la pressione distribuita uniformemente minimizza il rischio di danneggiamento del tubo; i bordi rialzati prevengono tagli accidentali.
- Semplicità dinstallazione: la vite con collare guida integrato consente un montaggio rapido e preciso anche in spazi ristretti.
- Lunga durata: disponibili in acciaio W2 o W4, queste fascette offrono resistenza alla corrosione variabile: W2 resiste oltre 72 ore in nebbia salina, mentre W4 supera le 400 ore.
- Gestione ottimizzata: informazioni chiare su materiale ed esecuzione sono stampate sul nastro, facilitando identificazione e tracciabilità.
Casi duso
Le fascette stringitubo a vite senza fine trovano ampia applicazione in diversi settori industriali grazie alla loro versatilità. Ecco alcuni esempi:
- Impiantistica idraulica: utilizzate per fissare linee d'acqua, collegamenti negli impianti sanitari e reti di distribuzione fluidi.
- Sistemi automotive: garantiscono connessioni sicure delle linee di aspirazione carburante e tubazioni olio nei veicoli commerciali.
- Ingegneria meccanica ed elettrodomestici: utilizzate nei circuiti che trasportano oli o fluidi in macchinari come compressori e pompe.
- Industria elettronica ed elettrotecnica: offrono fissaggio sicuro di cablaggi o tubazioni in impianti elettrici con elevata tenuta meccanica.
L'elevata adattabilità consente l'uso delle fascette su tubazioni rigide e flessibili, garantendo sempre una chiusura uniforme senza danneggiare il supporto.
Specifiche tecniche
| Caratteristica | Dettaglio |
|---|---|
| Larghezza nastro | 9 mm |
| Nastro materiale | Acciaio W2 (parzialmente inox) o W4 (inox completo) |
| Bordi nastro | Bordi rialzati anti-taglio |
| Cassa | Asimmetrica migliorata per maggiore tenuta |
| Sella cassetto | Ridotte dimensioni per distribuzione uniforme della pressione |
| Vite | A testa esagonale chiave 7 mm con intaglio combinato; materiale zincato (W2) o inox (W4) |
| Collare guida vite | Integrato per montaggio facilitato |
| Nastro interno | Liscio o stampato per protezione ottimale tubo |
| Durezza serraggio min/max | A seconda della versione (consultare dati articolo specifico) |
| Resistenza alla corrosione W2 | = 72 ore (nebbia salina) |
| Resistenza alla corrosione W4 | = 400 ore (nebbia salina) |
| Esecuzione secondo norma | DIN 3017W2/W4 |
| Dati identificativi sul nastro | Sì: materiale ed esecuzione marcati su ogni pezzo |
FAQDomande frequenti sulle fascette stringitubo a vite senza fine DIN 3017
- A cosa serve la cassa asimmetrica? La cassa asimmetrica migliora la distribuzione delle forze sul tubo durante il serraggio garantendo un fissaggio più stabile.
- Cosa significa acciaio W2 o W4? W2 indica una combinazione tra acciaio zincato/inox, mentre W4 è completamente inox per ambienti aggressivi.
- Dove trovo le informazioni sul tipo di fascetta? Materiale ed esecuzione sono stampati direttamente sul nastro.
- Sono adatte anche a tubazioni flessibili? Sì, il design protegge entrambi i tipi da deformazioni indesiderate durante il fissaggio.
- Cosa garantisce la sicurezza del collegamento? La combinazione tra bordi rialzati anti-taglio e vite con collare guida integrato assicura un montaggio agevole.
- Come scelgo tra versione W2 o W4? La scelta dipende dallambiente operativo: la versione W2 è adeguata in ambienti interni non aggressivi, mentre W4 è preferibile in presenza di sostanze chimiche.
- Puo essere usata in ambienti esterni? Sì, specialmente la versione W4 inox che resiste agli agenti atmosferici prolungando la durata del fissaggio.
- Cè rischio che il tubo si tagli durante il montaggio? No: i bordi rialzati prevengono qualsiasi contatto affilato con il tubo durante l'installazione.
- Puo essere riutilizzata? In genere progettate per uso singolo, ma possono essere rimosse se non mostrano deformazioni evidenti.
- Sono conformi a normative specifiche? Sì: tutte rispondono ai requisiti DIN 3017 per prestazioni meccaniche e materiali costruttivi.
